RTU只有一个RS485接口如何采集多个传感器信号

RTU数据采集器只有一个RS485接口，如何采集多个传感器信号？

RTU数据采集器上只有一个RS485接口，当需要采集多个传感器信号时，可以采取以下方式：

首先，由于RS485接口是标准接口，在RS485通讯网络中，通常采用主从通讯方式，即一个主机（这里指您的RTU数据采集器）带多个从机（也就是您的多个传感器）。这种通讯方式允许一个主机与多个从机进行通讯，从而实现对多个传感器信号的采集。

接下来，需要确保每个传感器都支持RS485通信协议，并且它们的输出信号可以通过RS485接口传输。

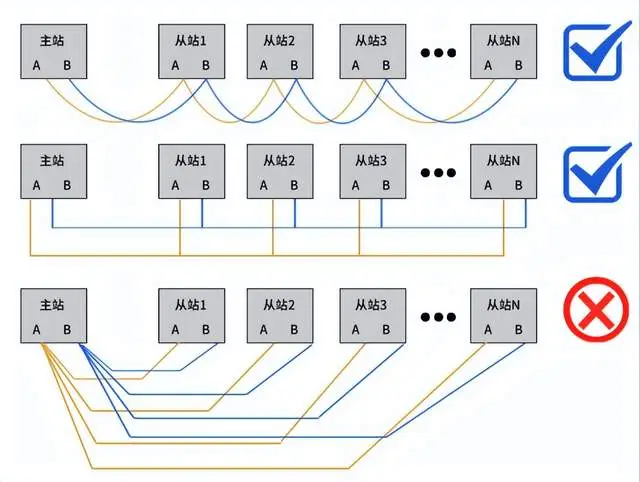

将多个RS485接口合并到一个接口上的方法有两种：串联和并联。

1.串行连接：

将多个 RS485 接口串联起来，即将一个接口的输出连接到下一个接口的输入。这样可以将多个接口的输出信号串行传输到一个接口。

2.并联连接：

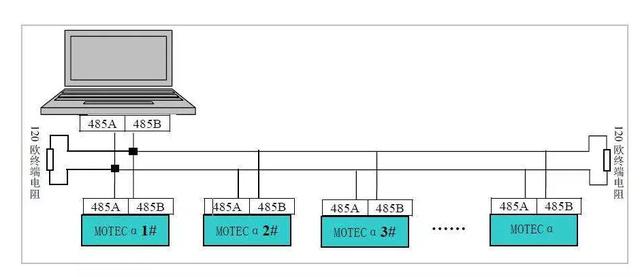

将多个RS485接口并联，即将多个接口的输出接到同一条总线上，这样可以将多个接口的输出信号并行传输到一个接口上。

3、配置RTU设备：在RTU数据采集器上设置合适的通讯参数，保证其能与各个传感器正常通讯。这些参数可能包括设备地址、功能码、波特率、数据位、停止位等，需要根据传感器的规格和要求进行设置。

最后，通过编程或配置软件，可以设置RTU数据采集器按照预定的间隔或触发条件从每个传感器收集数据并将其存储在采集器的内部存储器中或传输到远程服务器进行进一步的处理和分析。

无论是串联还是并联，都需要注意以下几点：

- 确保接口之间的电气特性匹配，例如电压和信号电平。

- 使用合适的连接电缆，例如双绞线或同轴电缆，以最大限度地减少串扰和信号损失。

- 需要考虑总线的负载能力，保证总线上的设备数量不超过总线的负载能力。

- 如果需要总线上的通信，则需要使用适当的通信协议和地址分配方法。

综上所述，将多个 RS485 接口连接到一个接口的方法有串行连接和并行连接。在实施这两种方法之前，请务必阅读并遵循 RTU 和传感器的用户手册，以确保设备配置和连接正确。可能还需要考虑系统的电气安全和环境要求，以确保设备在适当的条件下运行。
