RS485传感器接线方法

RS485是工业通信中常用的差分串行通信协议，具有传输距离远、抗干扰能力强、支持多站等特点，被广泛应用于各种自动化控制系统中。在RS485通信中，正确的接线对于保证通信的稳定性和可靠性至关重要。

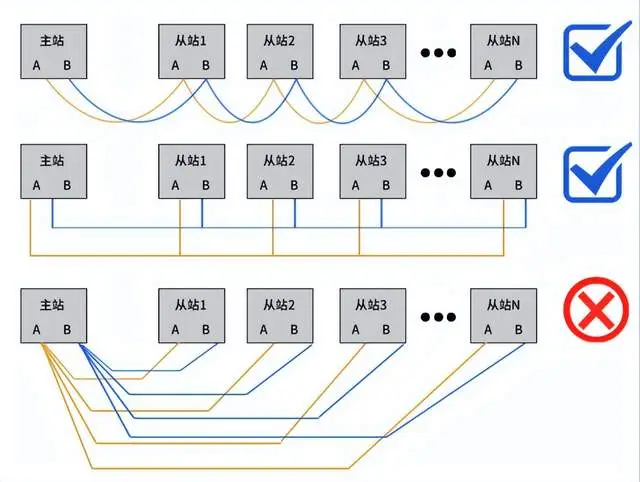

首先我们要了解RS485接口，RS485接口通常都是两线制或者四线制的接线方式。两线制的接线方式，数据信号通过一对双绞线传输，包括A和B两根线。A线为正极，B线为负极，通过差分信号进行数据传输。四线制的接线方式由两对双绞线组成，分别用于发送和接收数据，其中发送端的A线连接接收端的A线，发送端的B线连接接收端的B线。接下来就是要注意的RS485接口，其中T/R+代表A+，T/R代表B。

RS485接口传感器接线方法

RS485传感器接线通常包括电源线、信号线和地线。以下是基本接线步骤和注意事项：

RS485传感器接线步骤：

1.电源线连接：

将传感器的电源线连接到电源。传感器的电源要求应根据传感器规格确定。

2.信号线连接：

将传感器的信号线接到RS485总线上相应的位置上。

对于发射器，连接到其中一条总线（通常是 A 线）；

对于接收器，连接到总线的另一根电线（通常是 B 线）。

3.接地：

将传感器的接地线连接至总线的接地 (GND)。

确保所有地线都连接到同一接地参考点，以避免不同地电位引起的干扰。

 接线注意事项：

 电气特性：确保传感器的电气特性（例如电压、电流）与RS485总线兼容。

 抗干扰：可能需要在传感器和RTU之间添加隔离器或光隔离器，以提高系统的抗干扰和安全性。

 阻抗匹配：在长距离传输或者高噪声环境中，可能需要添加终端电阻来匹配总线的阻抗，以减少信号反射和损耗。

 接线长度：遵守RS485标准规定的最大电缆长度，通常不超过1200米。

 屏蔽：如果环境中存在强电磁干扰，建议使用屏蔽电缆，以减少干扰。

 终端电阻：在总线两端添加终端电阻，防止信号在传输过程中发生反射。

 电涌保护：在电源线和信号线之间添加电涌保护器，以保护传感器免受电源波动和电涌的影响。

接线示例：

电源正极 > 传感器电源正极 (+)

电源负极 > 传感器电源负极 (-)

线 A > 传感器信号线（变送器）

线B>传感器信号线（接收侧）

GND > 传感器接地

请遵循特定的传感器和总线设备说明以确保正确接线。接线错误可能会导致通信失败或设备损坏。
